Descrizione del Prodotto
Riepilogo

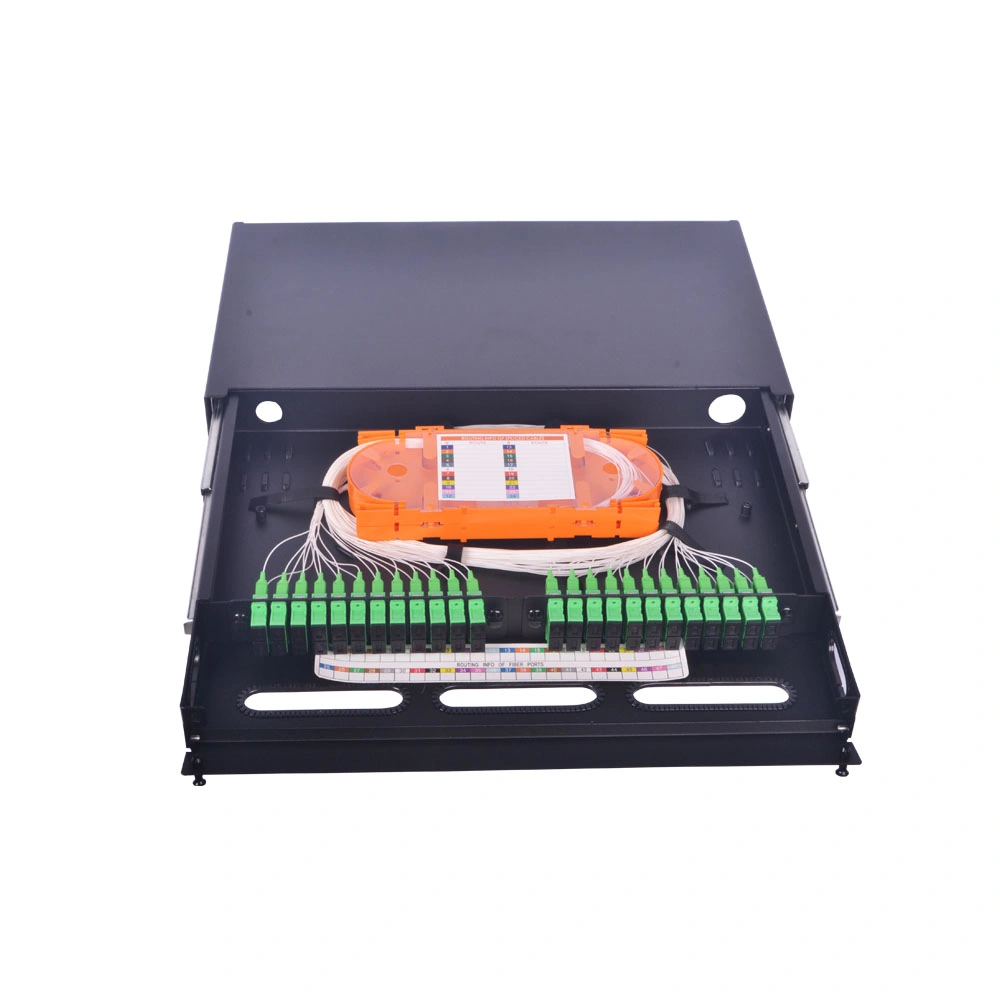

La scatola di distribuzione delle fibre ottiche ODF-B è un armadietto progettato per La terminazione, la giunzione e il collegamento tra cavi in fibra ottica. La struttura da 19" può essere montata in Un telaio di distribuzione delle fibre ottiche esistente per espandere la capacità delle fibre, all'interno Con due guide che ne facilitano l'installazione e La manutenzione, il pannello patch adotta un design modularizzato , in modo da supportare SC, FC e LC.
Funzione
1. Lamiera di acciaio da 1, 5 mm Per Un alloggiamento robusto
2. Altezza di montaggio unità 1 sottile
3. Guide di scorrimento con cuscinetto a sfere Con Arresto positivo
4. Il Design scorrevole È Facile Da utilizzare Per L'applicazione di patch Ai Connettori
5. Il pannello frontale incernierato È facilmente Ribaltabile E Fissato Mediante Un armadietto a scatto
6. Selle per cavi montate anteriormente Per La gestione dei ponticelli
7. Può Gestire Sia giunzioni Che Terminazioni
8. Ripiani preassemblati In Più Configurazioni
9. CAN Include Pannelli adattatori Per Un massimo Di 72 Terminazioni 144SC
10. Il vassoio di giunzione ad alta densità Contiene Un Massimo di 24 fibre In Un Vassoio
11. Coperchio in plastica trasparente Per proteggere Le fibre.
12. 4 Selle in fibra Incorporate Per Avvolgimento e Stoccaggio di fibre tamponate a tenuta di 900 um.
13. In grado Di memorizzare Fino A 3 Metri Di fibra con buffer stretto da 900 μm Per Adattatore
14. Struttura con armadietto a innesto , Pannelli adattatore facili da sostituire Per Varie Patch di connettori
15. L'anello di tenuta in gomma rimovibile Consente L'installazione pre-terminata del tronco in fibra, Protegge Il cavo E Riduce al minimo L'accumulo di polvere
16. Il kit di accessori È composto Da fascette per cavi, Viti a testa cilindrica e Tubo a spirale
Parametri
Modello | Dimensioni (mm) | Max. Capacità di base | Vassoio di giunzione | Peso (kg) |
ODF-A. | 480 x 310 x 43, 5 | 48 LC, 24 SC | 12, 24 | 4.8 |
ODF-B. | 480 x 310 x 43, 5 | 48 LC, 24 SC | 12, 24 | 5 |
ODF-C. | 485x320x (60-180) | 192LC, 96SC | 12, 24 | / |
ODF-D. | 485x270x(43-240) | 192LC, 96SC | Vassoio di giunzione integrato a 12 conduttori | / |
ODF-E. | 485 x 310 x 43, 5 | 72 LC, 36 SC, 24 FC | 12, 24 | 3.5 |
ODF-F. | 480 x 310 x 43, 5 | 72 LC, 36 SC, 24 FC | 12, 24 | 5 |
ODF-G 1U | 480 x 310 x 43, 5 | 120 LC | Cassetta MPO | / |
ODF-G 4U | 480x310x17, 5 | 288LC | Cassetto MPO, 12, 24 Vassoio di giunzione | / |
